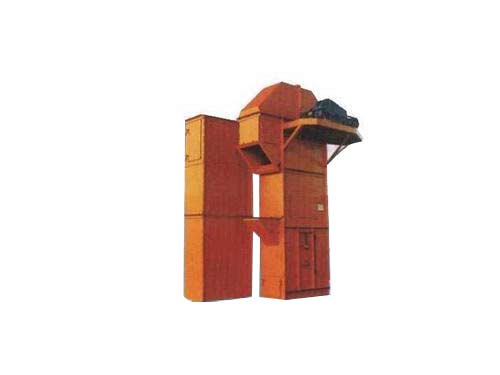

TH型斗式提升机是一种环链式斗式提升机，该机由上部区段、下部区段、中间机壳、驱动装置、四部分组成。该机横断面尺寸小，工作时噪音低、密封性好、物料垂直输送距离大，布置紧凑、占地小、工作环境好。
用途及特点：
TH型斗式提升机是一种用密集排列的挂斗垂直输送粉状、粒状及小块物料的提升设备。该机的牵引力是靠圆环链与链轮间的摩擦力传动的。因此，运转平稳、噪音小，是一种较轻型的快速、高效输送设备。
该机为重力式或混合式卸料，掏取式装料。适用于输送堆积体积质量大于1.5t/m3的粉粒状和小块状低磨琢性物料，广泛应用于冶金、煤炭、电力、化工、建材、粮食机械、交通、医药等行业。
本设备有两种形式的料斗:Zh型（中深斗）和Sh型（深斗），设计时可根据物料的粒度、粘性等，选择合适的料斗形式来满足用户需求。
主要结构
1）、上部区段—俗称机头，装有头轮装置，供链条链斗在其通过
2）、下部区段—俗称机尾，装有尾轮装置及丝杠张紧装置，以调节链条松紧和检修截链用。
3）、中间机壳—采用折弯经焊接增加机壳硬度，外观漂亮。
4）、驱动装置—采用Y系列电动机，通过减速机和皮带传动减速。驱动平台上装有栏杆，驱动装置分左装和右装两种。（面对进料口方向看）
主要技术参数
TH型斗式提升机主要参数
型 号 | TH315 | TH400 | TH500 | TH630 | TH800 | ||||||
料斗型式 | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | |
输送量Q m3/h | 35 | 59 | 58 | 91 | 73 | 118 | 114 | 185 | 146 | 235 | |
料斗 | 斗容（L） | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 23.3 | 37.5 |
斗宽（mm） | 315 | 400 | 500 | 630 | 800 | ||||||
斗距（mm） | 512 | 688 | 860 | ||||||||
链条 | 圆钢直径×节距（mm） | 18×64 | 22×86 | 22×86 | |||||||
单条破断载荷（KN） | ≥320 | ≥480 | ≥480 | ||||||||
环数 | 7 | 9 | |||||||||
链轮节距直径（mm） | 630 | 710 | 800 | 900 | 1000 | ||||||
料斗运行速度（m/s） | 1.4 | 1.5 | 1.6 | ||||||||
传动链轮轴转速（r/min） | 42.5 | 37.6 | 35.8 | 31.8 | 30.5 | ||||||
